Ajout de sous-graphiques

Fonctions :

• plt.subplot()

  La fonction plt.subplot() de Matplotlib permet de créer un seul sous-graphique dans une figure. Elle prend un numéro d'index qui spécifie où le sous-graphique doit être placé dans une grille de sous-graphes définie par l'utilisateur. Ce sous-graphique est ensuite utilisé pour tracer des graphiques spécifiques.

  Importation :

  import matplotlib.pyplot as plt

  Attributs :

  Paramètre	Type	Description	Valeur par défaut
  nrows	int	Nombre de lignes de sous-graphes.	1
  ncols	int	Nombre de colonnes de sous-graphes.	1
  index	int	Numéro de l'index du sous-graphique à créer (commence à 1).	None

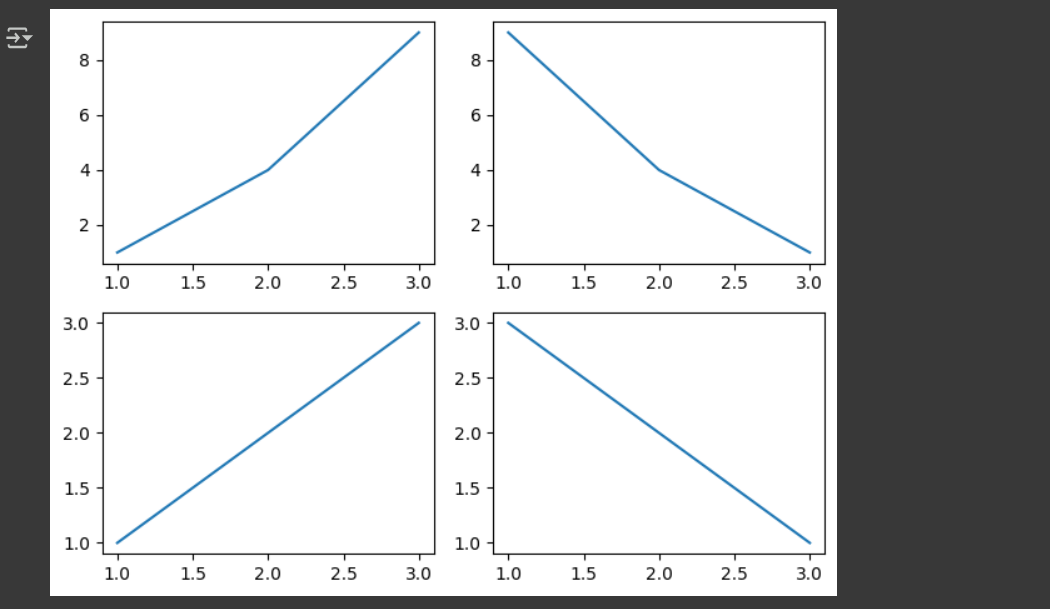

  Exemple de code :

  📋 Copy

  import matplotlib.pyplot as plt

  # Créer une figure avec 2 lignes et 2 colonnes de sous-graphes
  plt.subplot(2, 2, 1)  # Premier sous-graphique
  plt.plot([1, 2, 3], [1, 4, 9])

  plt.subplot(2, 2, 2)  # Deuxième sous-graphique
  plt.plot([1, 2, 3], [9, 4, 1])

  plt.subplot(2, 2, 3)  # Troisième sous-graphique
  plt.plot([1, 2, 3], [1, 2, 3])

  plt.subplot(2, 2, 4)  # Quatrième sous-graphique
  plt.plot([1, 2, 3], [3, 2, 1])

  plt.tight_layout()
  plt.show()



  Explication du code :

  import matplotlib.pyplot as plt importe la bibliothèque matplotlib.pyplot, renommée ici en plt pour simplifier son utilisation.

  Créer une figure avec 2 lignes et 2 colonnes de sous-graphes

  La fonction plt.subplot(2, 2, 1) divise la figure en une grille de 2 lignes et 2 colonnes et place le premier graphique dans la première position (en haut à gauche). Ensuite, plt.plot([1, 2, 3], [1, 4, 9]) trace une courbe pour ce premier sous-graphique.

  La fonction plt.subplot(2, 2, 2) place le deuxième graphique dans la deuxième position (en haut à droite). Ensuite, plt.plot([1, 2, 3], [9, 4, 1]) trace une courbe pour ce sous-graphique.

  La fonction plt.subplot(2, 2, 3) place le troisième graphique dans la troisième position (en bas à gauche). Ensuite, plt.plot([1, 2, 3], [1, 2, 3]) trace une courbe pour ce sous-graphique.

  La fonction plt.subplot(2, 2, 4) place le quatrième graphique dans la quatrième position (en bas à droite). Ensuite, plt.plot([1, 2, 3], [3, 2, 1]) trace une courbe pour ce dernier sous-graphique.

  Ajuster automatiquement les espacements

  La fonction plt.tight_layout() ajuste automatiquement les espacements entre les sous-graphes pour éviter que les éléments graphiques ne se chevauchent, assurant ainsi une meilleure visibilité et présentation des données.

  Afficher le graphique

  La fonction plt.show() affiche la figure contenant tous les sous-graphes avec les ajustements réalisés.

  • • Numérotation des sous-graphes : L'index des sous-graphes commence à 1 et va jusqu'à nrows * ncols. Cela permet de placer des graphiques de manière très précise dans une figure.

    • Utilisation avec plt.subplots() : Alors que plt.subplot() permet de créer un seul sous-graphique, plt.subplots() permet de créer plusieurs sous-graphes d'un coup. plt.subplot() peut donc être utile pour un contrôle fin des sous-graphes lorsque vous travaillez avec une seule figure.

• plt.subplots()

  La fonction plt.subplots() de Matplotlib est utilisée pour créer plusieurs sous-graphes (axes) dans une figure. Elle permet de définir facilement le nombre de lignes et de colonnes de la grille de sous-graphes. Elle retourne une figure et une ou plusieurs axes, que l'on peut utiliser pour tracer différents graphiques.

  Importation :

  import matplotlib.pyplot as plt

  Attributs :

  Paramètre	Type	Description	Valeur par défaut
  nrows	int	Nombre de lignes de sous-graphes.	1
  ncols	int	Nombre de colonnes de sous-graphes.	1
  sharex	bool	Si True, tous les sous-graphes partageront le même axe X.	False
  sharey	bool	Si True, tous les sous-graphes partageront le même axe Y.	False
  figsize	tuple	Dimensions de la figure (largeur, hauteur) en pouces.	(6, 4)
  dpi	int	Densité de pixels de la figure.	100
  facecolor	str	Couleur de fond de la figure.	'w'
  edgecolor	str	Couleur des bords de la figure.	'w'

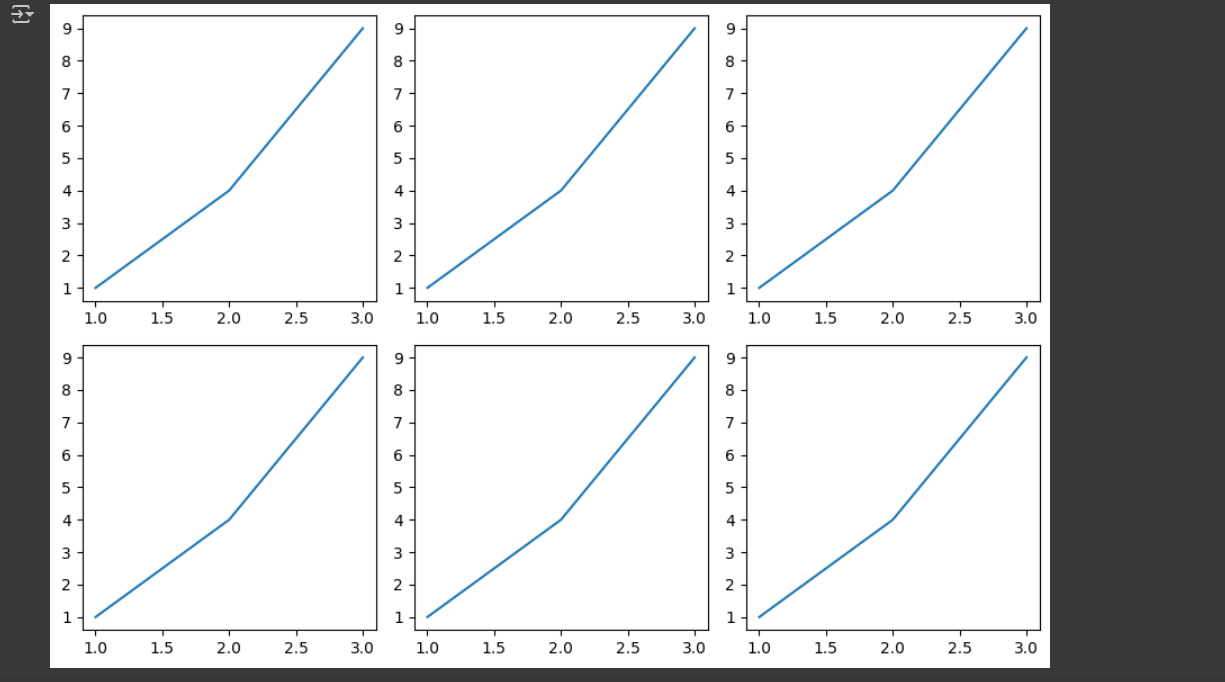

  Exemple de code :

  📋 Copy

  import matplotlib.pyplot as plt

  # Créer une figure avec 2 lignes et 3 colonnes de sous-graphes
  fig, axes = plt.subplots(nrows=2, ncols=3, figsize=(9, 6))

  # Tracer un graphique simple dans chaque sous-graphe
  for ax in axes.flat:
      ax.plot([1, 2, 3], [1, 4, 9])

  plt.tight_layout()
  plt.show()



  Explication du code :

  import matplotlib.pyplot as plt importe la bibliothèque matplotlib.pyplot, renommée ici en plt pour simplifier son utilisation.

  Créer une figure avec 2 lignes et 3 colonnes de sous-graphes

  La fonction plt.subplots(nrows=2, ncols=3, figsize=(9, 6)) crée une figure contenant 2 lignes et 3 colonnes de sous-graphes, avec une taille totale de figure de 9x6 pouces. Cette fonction retourne un objet fig représentant la figure entière et un tableau axes contenant tous les axes (sous-graphes).

  Tracer un graphique simple dans chaque sous-graphe

  La boucle for ax in axes.flat: permet de parcourir chaque axe (sous-graphe) dans l’objet axes, qui est un tableau de sous-graphes. À chaque itération, ax.plot([1, 2, 3], [1, 4, 9]) trace une courbe simple dans le sous-graphe correspondant.

  Ajuster les espacements entre les sous-graphes

  La fonction plt.tight_layout() ajuste automatiquement les espacements entre les sous-graphes pour éviter les chevauchements et améliorer la lisibilité de la figure.

  Afficher le graphique

  La fonction plt.show() affiche la figure contenant les sous-graphes avec les ajustements réalisés.

• gridspec.GridSpec()

  La fonction gridspec.GridSpec() de Matplotlib permet de définir une grille de sous-graphes sur une figure. Elle permet de gérer de manière flexible la disposition des sous-graphes, notamment en ajustant la taille des lignes et des colonnes pour obtenir une présentation plus complexe et personnalisée des graphiques.

  Importation :

  import matplotlib.pyplot as plt
  import matplotlib.gridspec as gridspec

  Attributs :

  Paramètre	Type	Description	Valeur par défaut
  nrows	int	Nombre de lignes dans la grille de sous-graphes.	1
  ncols	int	Nombre de colonnes dans la grille de sous-graphes.	1
  width_ratios	list	Liste des rapports de largeur des colonnes (si vous souhaitez que certaines colonnes soient plus larges que d'autres).	None
  height_ratios	list	Liste des rapports de hauteur des lignes (si vous souhaitez que certaines lignes soient plus hautes que d'autres).	None
  left	float	Position du côté gauche de la grille en termes de fraction de la largeur totale de la figure (valeur entre 0 et 1).	0.125
  right	float	Position du côté droit de la grille en termes de fraction de la largeur totale de la figure (valeur entre 0 et 1).	0.9
  top	float	Position du côté supérieur de la grille en termes de fraction de la hauteur totale de la figure (valeur entre 0 et 1).	0.9
  bottom	float	Position du côté inférieur de la grille en termes de fraction de la hauteur totale de la figure (valeur entre 0 et 1).	0.1

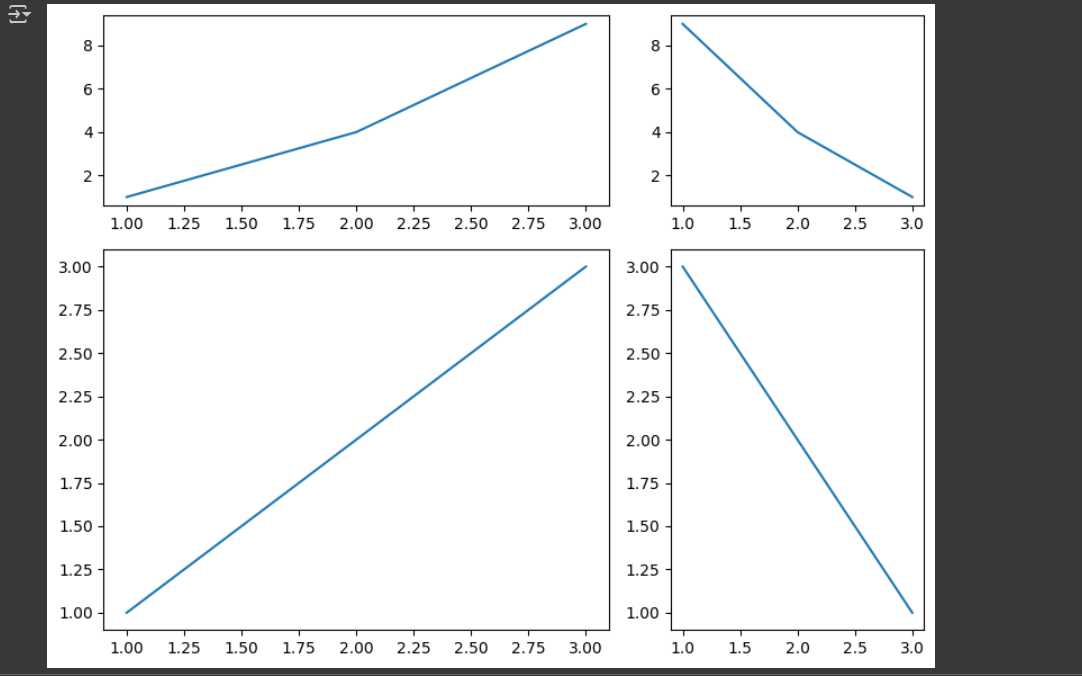

  Exemple de code :

  📋 Copy

  import matplotlib.pyplot as plt
  import matplotlib.gridspec as gridspec

  # Créer une figure
  fig = plt.figure(figsize=(8, 6))

  # Définir une grille 2x2 avec des tailles de lignes et de colonnes différentes
  gs = gridspec.GridSpec(nrows=2, ncols=2, width_ratios=[2, 1], height_ratios=[1, 2])

  # Créer des sous-graphes dans chaque cellule de la grille
  ax1 = plt.subplot(gs[0, 0])
  ax2 = plt.subplot(gs[0, 1])
  ax3 = plt.subplot(gs[1, 0])
  ax4 = plt.subplot(gs[1, 1])

  # Tracer des graphiques simples
  ax1.plot([1, 2, 3], [1, 4, 9])
  ax2.plot([1, 2, 3], [9, 4, 1])
  ax3.plot([1, 2, 3], [1, 2, 3])
  ax4.plot([1, 2, 3], [3, 2, 1])

  plt.tight_layout()
  plt.show()



  Explication du code :

  import matplotlib.pyplot as plt importe la bibliothèque matplotlib.pyplot, renommée ici en plt pour simplifier son utilisation. import matplotlib.gridspec as gridspec importe le module gridspec de matplotlib, permettant de définir des grilles flexibles pour organiser les sous-graphes de manière personnalisée.

  Créer une figure

  La fonction plt.figure(figsize=(8, 6)) crée une nouvelle figure avec une taille spécifiée de 8x6 pouces.

  Définir une grille 2x2 avec des tailles de lignes et de colonnes différentes

  La variable gs = gridspec.GridSpec(nrows=2, ncols=2, width_ratios=[2, 1], height_ratios=[1, 2]) définit une grille de 2 lignes et 2 colonnes avec des ratios de largeur et de hauteur différents. La première colonne est deux fois plus large que la deuxième, et la deuxième ligne est deux fois plus haute que la première.

  Créer des sous-graphes dans chaque cellule de la grille

  Les sous-graphes sont créés dans chaque cellule de la grille avec plt.subplot(gs[i, j]), où i et j correspondent aux positions des cellules dans la grille :

  • ax1 = plt.subplot(gs[0, 0]) : sous-graphe dans la première cellule de la première ligne (position [0, 0]).
  • ax2 = plt.subplot(gs[0, 1]) : sous-graphe dans la deuxième cellule de la première ligne (position [0, 1]).
  • ax3 = plt.subplot(gs[1, 0]) : sous-graphe dans la première cellule de la deuxième ligne (position [1, 0]).
  • ax4 = plt.subplot(gs[1, 1]) : sous-graphe dans la deuxième cellule de la deuxième ligne (position [1, 1]).

  Tracer des graphiques simples

  Des courbes simples sont tracées dans chaque sous-graphe avec les commandes suivantes :

  • ax1.plot([1, 2, 3], [1, 4, 9]) : trace une courbe dans ax1.
  • ax2.plot([1, 2, 3], [9, 4, 1]) : trace une courbe dans ax2.
  • ax3.plot([1, 2, 3], [1, 2, 3]) : trace une courbe dans ax3.
  • ax4.plot([1, 2, 3], [3, 2, 1]) : trace une courbe dans ax4.

  Ajuster les espacements

  La fonction plt.tight_layout() est utilisée pour ajuster automatiquement les espacements entre les sous-graphes, afin d’éviter les chevauchements.

  Afficher le graphique

  Enfin, la fonction plt.show() est appelée pour afficher la figure contenant les sous-graphes tracés.
